測力及扭矩傳感器如何安裝？

2020.5.6

測力傳感器，力傳感器安裝示例，扭矩傳感器，扭矩傳感器安裝示例。不少客戶在未使用測力及扭矩傳感器之前，對傳感器的應用有一些誤解，或者在安裝這塊存在一些不理解。我們有一些測力傳感器和扭矩傳感器的安裝圖片，希望可以給大家帶來幫助，以作為參考

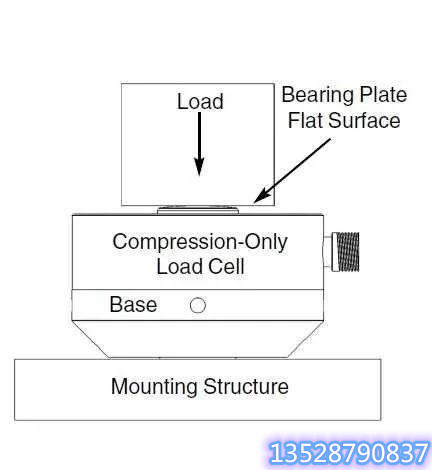

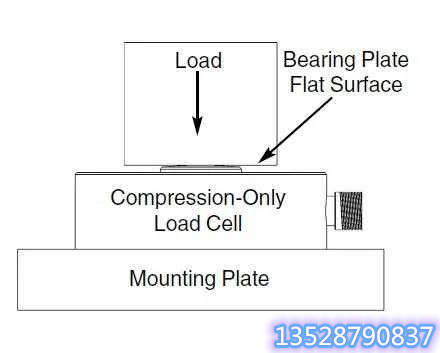

測力傳感器用于單壓方向的測試安裝以及拉壓力測量的安裝

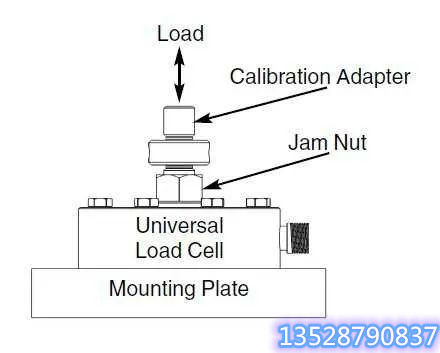

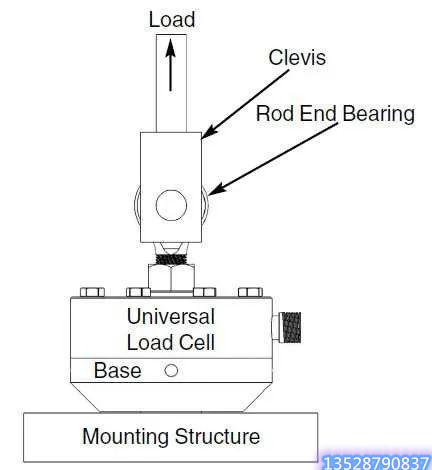

帶底座的測力傳感器安裝示范

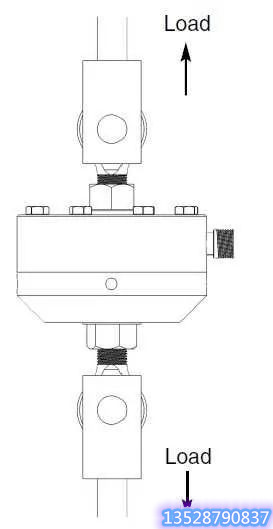

加螺紋拉壓安裝，同時測量拉力方向和壓力方向；

測力傳感器必須要保證其加載力的軸向與傳感器測力的軸向一致性，有任何的角度偏移都會造成測試結果的偏差，從而影響測量精度。

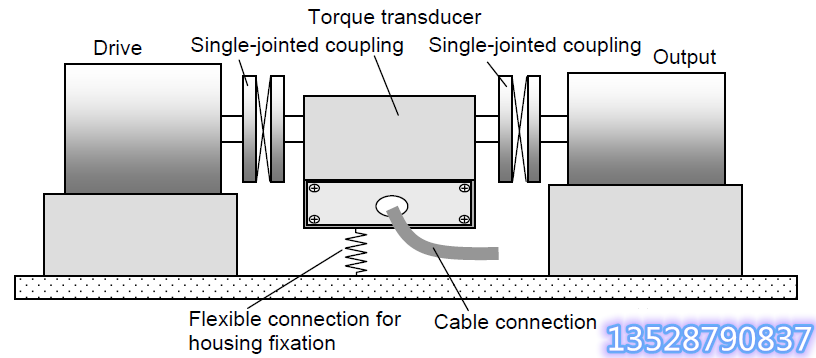

不帶基座的扭矩傳感器安裝，注意只需要用彈性的支架稍微固定一下外殼即可；
這種不帶基座的扭矩傳感器不需要固定的基座，其外殼的基本可以懸空，但是為了減少軸在轉動過程中傳感器的振動或有摩擦力引起的外殼轉動，我們需要在出線處簡單固定一下外殼，為防止三點受力，對軸造成彎矩，我們建議用彈性支架固定。

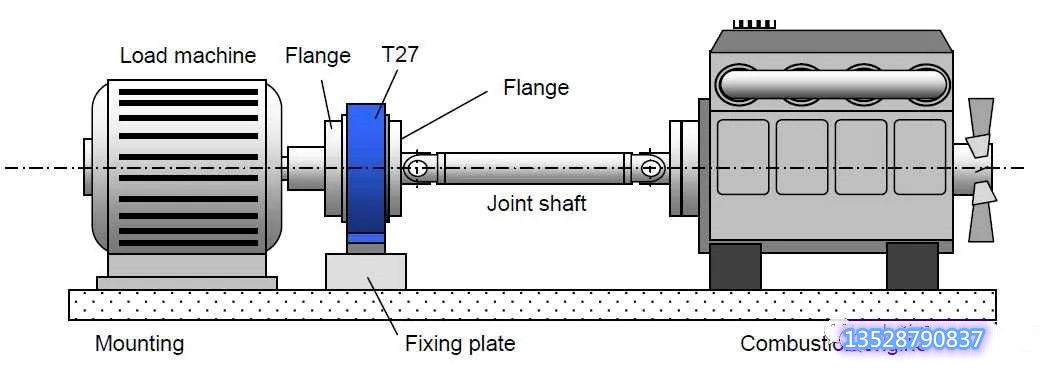

帶基座的扭矩傳感器安裝方式，首先要固定基座（定子），再連接安裝轉子

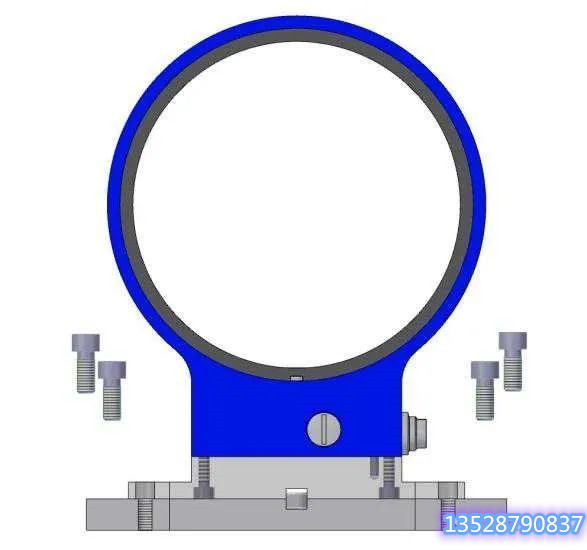

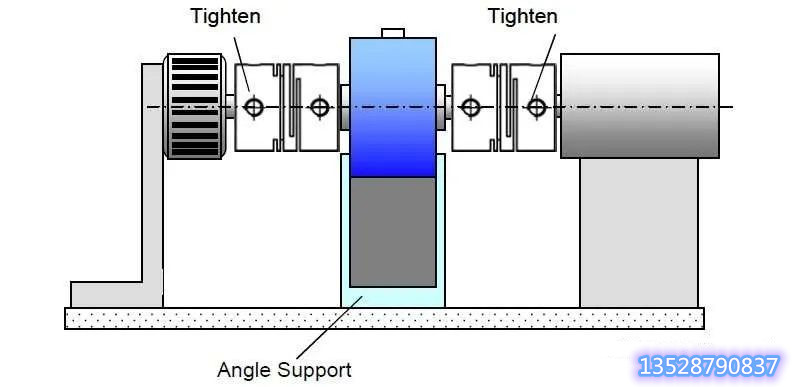

一種側向安裝基座的動態扭矩傳感器，在側向固定好基座，再固定好和傳感器兩端連接的聯軸器。帶安裝基座的動態扭矩傳感器一定要注意安裝過程中的同軸度問題，一般建議用剛性聯軸器的時候使用對中儀器來安裝，使用彈性聯軸器的時候這一塊的要求就會稍微降低一點，但是為了您的測試精度，建議安裝過程中注意驅動端和負載端的同軸度問題。
