【稱重傳感器】扭矩傳感器應用

圍：

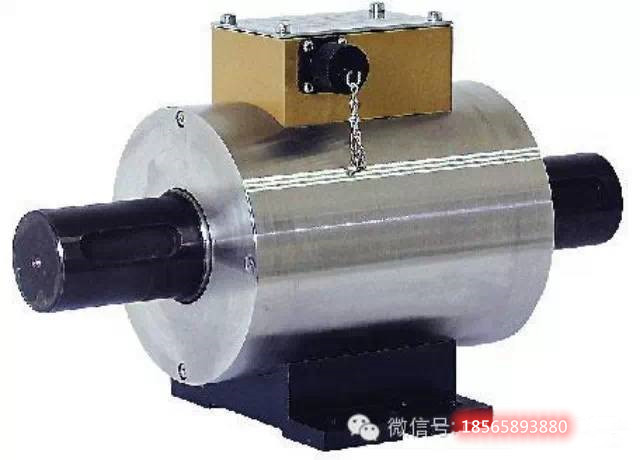

動態扭矩傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范圍十分廣泛，主要用于：

1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

4、可用于污水處理系統中的扭矩及功率的檢測；

5、可用于制造粘度計；

6、可用于過程工業和流程工業中。

7、濃密機、攪拌機扭矩測量裝置、扭矩測量裝置、扭矩保護系統。

二、基本原理：

扭矩傳感器的的測量原理：采用應變片電測技術 ,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

三、產品特點：

1.信號輸出可任意選擇波形─方波或脈沖波。

2.檢測精度高、穩定性好、抗干擾性強。

3.不需反復調零即可；連續測量正反扭矩。

4.即可測量靜止扭矩，也可測量動態扭矩。

四、扭矩傳感器主要功能及性能指標：

指標名稱

扭矩傳感器性能指標

測量范圍

0-±1N。m和0-±100000N。m（量程任選）

精 度

0.1%F.S、0.25%F.S. 0.5%F.S

非線性

＜±0.08 % F· S

重復性

＜±0.06% F· S

遲滯

＜±0.05% F· S

信號輸出

10KHz±5KHz脈沖信號，4-20mA電流,

1-5V或0-5V電壓信號，

USB直接相連（或按客戶要求訂做）

轉速

60個脈沖/轉或120個脈沖/轉

零點溫飄：

＜0.2 % F· S /10℃

響應頻率

100us

環境溫度

－20 ～ 70℃

電源電壓：

±15V±5%或15~36VDC

總消耗電流

＜130mA

長期穩定性

＜±0.3% F· S

絕緣阻抗：

>500MΩ

斷裂負載：

200 %

防護等級

IP65

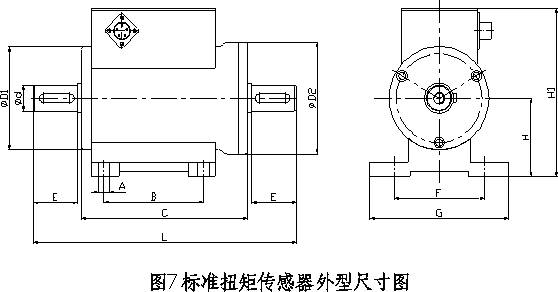

五、規格尺寸對照表

扭矩傳感器安裝方式：

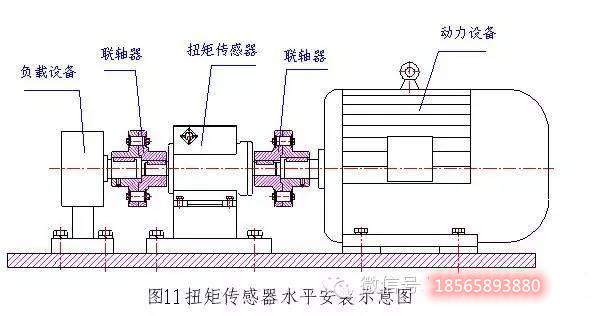

(1) 水平安裝:如圖11所示:(2) 垂直安裝:圖12所示:

扭矩傳感器 應用案例：

如上圖-普通常規電機測試平臺

應用ZRN系列扭矩傳感器組建交直流電機測試系統 。測試電機的轉矩、轉速、功率等參數。

其它常規用法還有：

1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；
